日本原裝進口TSUBAKI椿本樹脂聯軸器型號：CN315 日本產

蘇州91精品国产综合久久久久久機電設備有限公司詢價谘詢電話：17895046997   劉先生   同微信

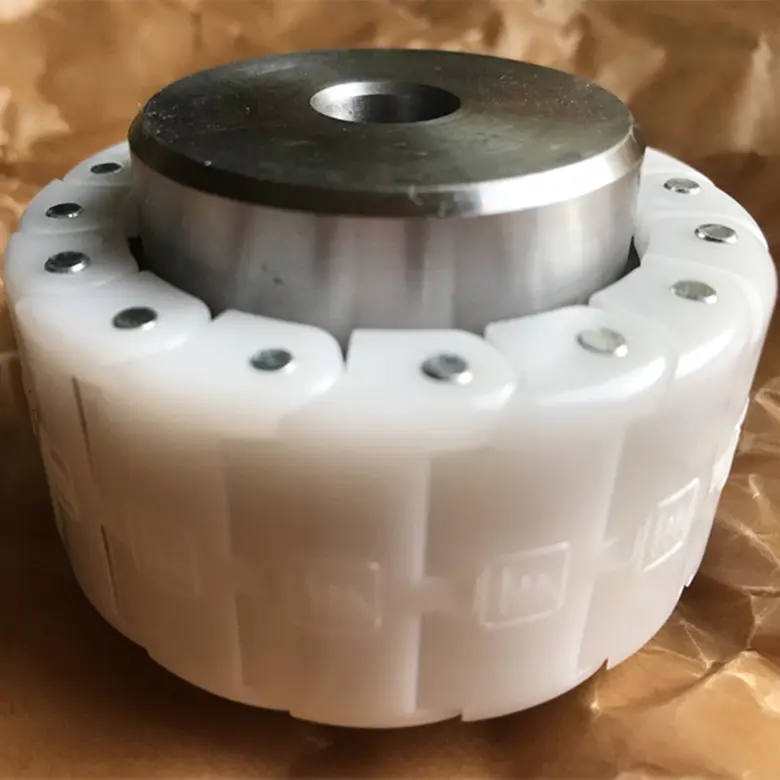

將聚甲醛等樹脂類鏈條繞至鏈輪上的經濟型聯軸器。

采用代表性工程塑料材質聚縮醛等樹脂類鏈條與鏈輪的經濟型撓性聯軸器。

・適用軸徑：9.5Φmm～Φ55mm

・扭矩範圍：6.9～255N・m

・可安裝於短距離軸間。

用尼龍鏈條聯結2個鏈輪的簡易構造，可安裝於短距離軸間。簡化全體裝置。

・卷掛式，拆裝簡單。

將尼龍鏈條卷至鏈輪外周，插入連接銷即可簡單安裝。

維修時無需移動驅動或從動機械即可將其脫離。

・無需改變長度可提高扭矩。

通過增加鏈輪齒數可以提高聯軸器的傳動扭矩。無需改變裝置的軸間距離，可增大聯軸器尺寸。

・尼龍鏈的規格：

材質 / 聚縮醛　連接銷的材質 / 碳素鋼　顏色 / 白色

尼龍鏈式聯軸器　(卷掛形聯軸器)

• 將聚甲醛等樹脂類鏈條繞至鏈輪上的經濟型聯軸器。

• 采用代表性工程塑料材質聚縮醛等樹脂類鏈條與鏈輪的經濟型撓性聯軸器。

• ・適用軸徑：9.5Φmm～Φ55mm

• ・扭矩範圍：6.9～255N・m

標準型　構造與特長

• ・可安裝於短距離軸間。

  用尼龍鏈條聯結2個鏈輪的簡易構造，可安裝於短距離軸間。簡化全體裝置。

• ・卷掛式，拆裝簡單。

  將尼龍鏈條卷至鏈輪外周，插入連接銷即可簡單安裝。

  維修時無需移動驅動或從動機械即可將其脫離。

• ・無需改變長度可提高扭矩。

  通過增加鏈輪齒數可以提高聯軸器的傳動扭矩。無需改變裝置的軸間距離，可增大聯軸器尺寸。

• ・尼龍鏈的規格：

  材質 / 聚縮醛　連接銷的材質 / 碳素鋼　顏色 / 白色

E型　特長和產品線

• 本體材質采用超硬鋁合金。

• ・采用新齒形，扭矩比標準類型提高30%。

• ・適用軸徑：Φ11mm～Φ39.5mm

• ・扭矩範圍：36.3～118N・m

• ・高扭矩：采用新開發的齒形，容許傳到扭矩提高約30%。 (與標準類型的比較)

• ・長壽命：使用壽命是標準類型的3倍。

• ・超輕量：本體采用超硬鋁合金，質量比標準型輕1/2.

• ・安裝方便：安裝容許誤差是標準型的兩倍。

• ・尼龍鏈的規格：材質 / 聚縮醛　連接銷的材質 / 聚縮醛　顏色 / 黃色

產品線

型號	最大軸孔徑	容許傳遞扭矩 N・m	型號	最大軸孔徑	容許傳遞扭矩 N・m
CNE410	Φ16.5	36.3	CNE415	Φ28.5	73.5
CNE411	Φ20	42.6	CNE416	Φ30	83.6
CNE412	Φ22	49.1	CNE417	Φ32	94.3
CNE413	Φ20	57.5	CNE418	Φ35	106
CNE414	Φ24	64.1	CNE419	Φ39.5	118

•


  ※容許傳動扭矩為100r/min以下的數值。

H型　特長和產品線

• 耐環境，耐藥品性優異的尼龍鏈聯軸器。

• ・本體采用超硬鋁合金，鏈條材質為Hytrel^®。

• ・適用軸徑：Φ11mm～Φ39.5mm

• ・扭矩範圍：12.7～45.3N・m

• ・耐環境：鏈條材質為Hytrel^®。可用於-20℃～+110℃的溫度範圍。

• ・超輕量：本體采用超硬鋁合金，質量比標準型輕1/2.

• ・安裝方便：安裝容許誤差是標準型的兩倍。

• ・環保：鏈條材質為樹脂材，使用後的廢棄處理簡單。

• ・尼龍鏈的規格：材質 / Hytrel　連接銷的材質 / Hytrel　顏色 / 象牙色

產品線

型號	最大軸孔徑	容許傳遞扭矩 N・m	型號	最大軸孔徑	容許傳遞扭矩 N・m
CNH410	Φ16.5	12.7	CNH415	Φ28.5	28.3
CNH411	Φ20	15.3	CNH416	Φ30	32.2
CNH412	Φ22	18.2	CNH417	Φ32	36.3
CNH413	Φ20	21.3	CNH418	Φ35	40.6
CNH414	Φ24	24.7	CNH419	Φ39.5	45.3

•


  ※容許傳動扭矩為100r/min以下的數值。

型號示例

產品型號一覽
