日本剛性優良的重型SAKAI酒井聯軸器型號：UCN-45B-10X10

發布時間：2023-07-20 16:20:17 點擊次數：757

日本剛性優良的重型SAKAI酒井聯軸器型號：UCN-45B-10X10

蘇州91精品国产综合久久久久久機電設備有限公司詢價谘詢電話：17895046997 劉先生同微信

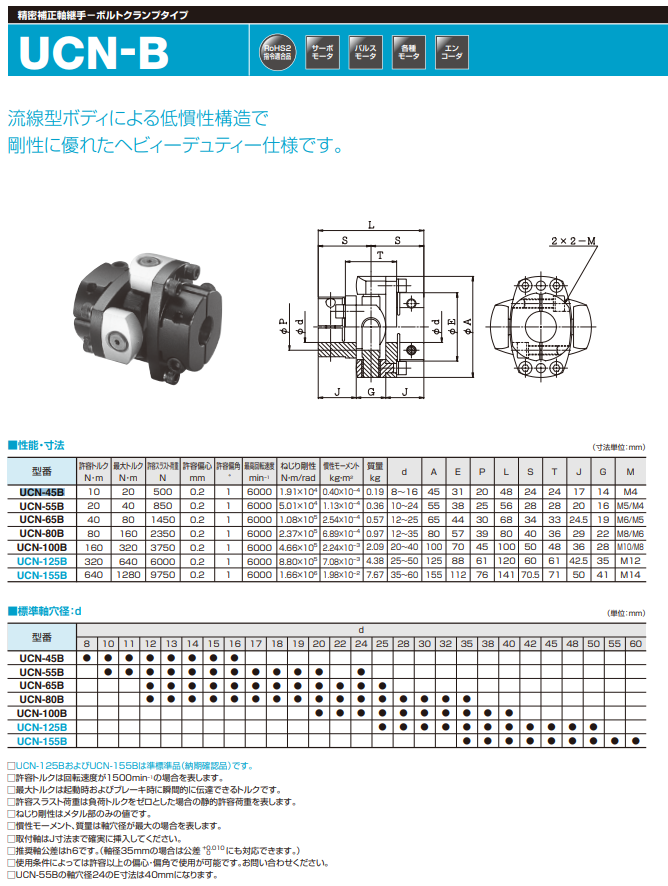

特點：

・流線型機身的低慣性結構，剛性優良的重型規格

・中心塊上十字形配置的銷和用輪轂的臂部保持該銷的金屬自由滑動、旋轉，同時吸收偏心和偏角。針腳和金屬的間隙數μm和極小，所以可以進行高精度的旋轉傳遞

・沒有撓曲材料，通過銷和金屬部自由滑動、旋轉的修正式構造，吸收心偏移時產生的支撐反作用力很微小。另外，扭轉剛性為板簧式的1.5～2倍，可提高使用伺服馬達、脈衝馬達等的自動設備的控製響應性

・由於修正式獨特的阻尼性和高扭轉剛性，具有難以將驅動部的振動傳遞給被驅動部的特性，因此對安裝設備的振動對策有效

・支撐反作用力極小，安裝容易

特徴	高撚り剛性 / 高トルク	許容ミスアラインメント	偏角 / 偏心
用途	標準 / サーボモータ / パルスモーター / エンコーダ	許容トルク範囲(N・m)	5.01～10.00
外徑 A(φ)	45	全長 L(LL)(mm)	48
本體材質	S45C	許容トルク(N・m)	10
許容偏心範囲	0.02～0.2	許容偏心	0.2
最高回転數(r/min)	6000	最高回転數範囲(r/min)	4001～10000
許容偏角	1	慣性モーメント(kg・m2)	0.40X10^-4
最大トルク(N・m)	20	RoHS ?	10

規格表

型番	許容トルク N・m	最大トルク N・m	許容スラスト荷重 N	許容偏心 mm	許容偏角 °	最高回転數 r/min	ねじり剛性 N・m/rad	慣性モーメント kg・m²	質量 kg
UCN-45B	10	20	500	0.2	1	6,000	1.91×10⁴	0.40×10^-4	0.19
UCN-55B	20	40	850	0.2	1	6,000	5.01×10⁴	1.13×10^-4	0.36
UCN-65B	40	80	1,450	0.2	1	6,000	1.08×10⁵	2.54×10^-4	0.57
UCN-80B	80	160	2,350	0.2	1	6,000	2.37×10⁵	6.89×10^-4	0.97
UCN-100B	160	320	3,750	0.2	1	6,000	4.66×10⁵	2.24×10^-3	2.09
UCN-125B	320	640	6,000	0.2	1	6,000	8.80×10⁵	7.08×10^-3	4.38
UCN-155B	640	1,280	9,750	0.2	1	6,000	1.66×10⁶	1.98×10^-2	7.67

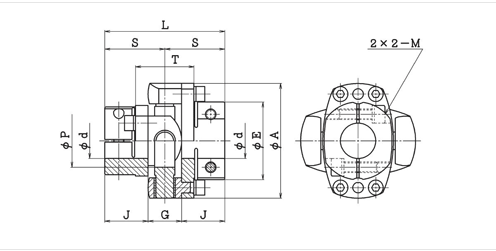

寸法単位：mm

型番	d	A	E	P	L	S	T	J	G	M
UCN-45B	8～16	45	31	20	48	24	24	17	14	M4
UCN-55B	10～19	55	38	25	56	28	28	20	16	M5
UCN-65B	12～25	65	44	30	68	34	33	24.5	19	M6/M5
UCN-80B	12～35	80	57	39	80	40	36	29	22	M8/M6
UCN-100B	20～40	100	70	45	100	50	48	36	28	M10/M8
UCN-125B	32～42	125	88	61	120	60	61	42.5	35	M12
UCN-155B	45～60	155	112	76	141	70.5	71	50	41	M14

標準軸穴徑：d

型番	d
型番	8	10	11	12	13	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
UCN-45B	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-	-	-	-
UCN-55B	-	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-	-	-	-	-
UCN-65B	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-	-	-	-	-
UCN-80B	-	-	-	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	●	-	-	-
UCN-100B	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●	●	●	●	●	●	-
UCN-125B	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	●	●	●	●	●

型番	d
型番	45	48	50	55	60
UCN-155B	●	●	●	●	●

許容トルクは回転數が1,500r/minの場合を表す。
最大トルクは起動時およびブレーキ時に瞬間的に伝達できるトルク。
許容スラスト荷重は負荷トルクをゼロとした場合の靜的許容荷重を表す。
ねじり剛性はメタル部のみの値。
慣性モーメント、質量は軸穴徑が最大の場合を表す。
取付軸はJ寸法まで確実に挿入してください。
推奨軸公差はh6。（軸徑35mmの場合は公差 0～+0.010にも対応できる。）
使用條件によっては許容以上の偏心・偏角で使用が可能。
