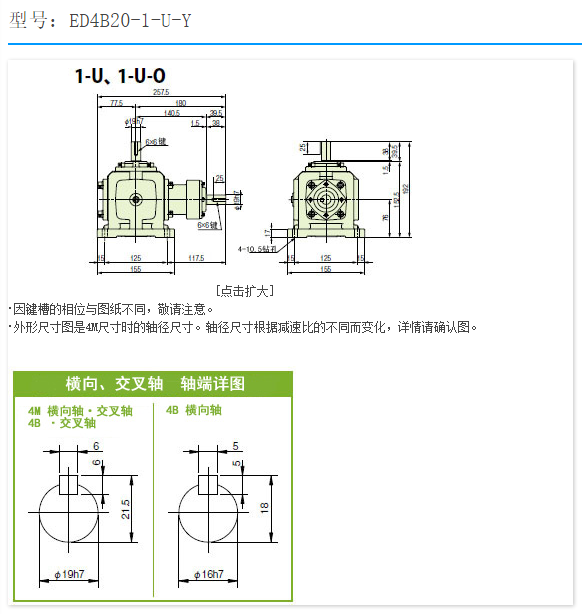

日本原裝進口椿本齒輪轉向器型號：ED4B20-1-U-Y 標準品
蘇州91精品国产综合久久久久久機電設備有限公司詢價谘詢電話：17895046997 劉先生 同微信
MD齒輪箱
高性能·高效率的標準型·直交軸型的螺旋錐齒輪箱。
銷售以來的五十多年間，廣泛應用於各種用途的長壽產品。
具有豐富的實際經驗與成績，信賴性獲得了各個行業客戶的高度評價。
采用高精度螺旋傘齒齒輪，實現高效率和高傳動能力。
特點：
・豐富品種
可從豐富的種類中選出最適的一台。
滿足各種市場需求，可對應各類特殊形式要求。
・高質量
采用AGMA規格的高精度螺旋傘齒齒輪，實現高效率和高傳動能力。
・可提供食品潤滑油規格。
可提供封入NSF指定的 H1級別食品潤滑油的規格。
外形尺寸與標準規格相同。
| 減速比 | 橫向軸轉速 r/min | 傳動能力：橫向單軸型 | 容許OHL | 交叉軸容許扭矩 | 慣性力矩 {GD2} | 背隙 度 | 大概 質量 kg | 潤滑 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 輸入 kW | 交叉軸扭矩 | 橫向軸 | 直交軸 | ||||||||||||
| N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | N･m | {kgf･m} | ×10-3 kg･m2 | ×10-3 {kgf･m2} | ||||||
| 2:1 | 3000 | 5.56 | 34.6 | 3.53 | 686 | 70.0 | 1569 | 160 | 66.0 | 6.80 | 0.12 | 0.48 | 0.12 ～ 0.65 | 10 | 潤滑脂潤滑 |
| 2000 | 4.30 | 40.2 | 4.10 | 833 | 85.0 | 1765 | 180 | ||||||||
| 1750 | 3.97 | 42.4 | 4.33 | 1078 | 110 | 1960 | 200 | ||||||||
| 1450 | 3.32 | 42.8 | 4.37 | 1078 | 110 | 1960 | 200 | ||||||||
| 1150 | 2.67 | 43.4 | 4.43 | 1078 | 110 | 1960 | 200 | ||||||||
| 870 | 2.04 | 43.8 | 4.47 | 1078 | 110 | 1960 | 200 | ||||||||
| 580 | 1.38 | 44.4 | 4.53 | 1078 | 110 | 1960 | 200 | ||||||||
| 300 | 0.72 | 45.5 | 4.64 | 1078 | 110 | 1960 | 200 | ||||||||
| 100 | 0.24 | 46.6 | 4.76 | 1078 | 110 | 1960 | 200 | ||||||||
| 10 | 0.02 | 48.5 | 4.95 | 1078 | 110 | 1960 | 200 | ||||||||
・在各轉速間使用時，請用插值法計算。
・橫向軸轉速低於10r/min時，請使用10r/min時的數值。
・橫向軸轉速超過1750r/min使用時，變為潤滑油規格。(特殊規格的介紹)
因使用範圍·傳動能力受運行時間，運行周期，環境溫度，負載狀況的限製，請向本公司谘詢。
| 減 速 部 | 軸端鍵槽部 | 新JIS鍵（JIS B1301-1976）：附鍵（輸出軸）（鍵槽為通用形式。） |
|---|---|---|
| 輸出軸端 | 有螺孔加工 | |
| 周 圍 條 件 | 設置場所 | 室內灰塵少，無水淋的場所 |
| 環境溫度 | -10℃～50℃ | |
| 環境濕度 | 95%以下（無結露） | |
| 高 度 | 海拔1000m以下 | |
| 環 境 | 無腐蝕性氣體·爆炸性氣體·蒸汽等 | |
| 安裝方向 | 可自由選擇安裝方向 | |
| 塗飾顏色 | 蒙塞爾 2.5G6/3 | |
蘇州91精品国产综合久久久久久機電設備有限公司銷售型號：
橫向單軸型
ED2M-1-LR-Y 蘇州91精品国产综合久久久久久
ED2M-1-R-Y 椿本轉向器
ED2M-1-L-Y 蘇州91精品国产综合久久久久久
ED2M-1-LR-O-Y 椿本轉向器
ED2M-1-R-O-Y 蘇州91精品国产综合久久久久久
ED2M-1-L-O-Y 椿本轉向器
ED2M-1-UD-Y 蘇州91精品国产综合久久久久久
ED2M-1-U-Y 椿本轉向器
ED2M-1-D-Y 蘇州上野
ED2M-1-UD-O-Y 椿本轉向器
ED2M-1-U-O-Y 蘇州91精品国产综合久久久久久
ED2M-1-D-O-Y 椿本轉向器
ED2M-U-LR-Y 蘇州91精品国产综合久久久久久
ED2M-U-R-Y 椿本轉向器
ED2M-U-L-Y 蘇州上野
ED2M-U-LR-O-Y 椿本轉向器
ED2M-U-R-O-Y 蘇州91精品国产综合久久久久久
ED2M-U-L-O-Y 椿本轉向器
ED2M-D-LR-Y 蘇州91精品国产综合久久久久久
ED2M-D-R-Y 椿本轉向器
ED2M-D-L-Y 蘇州91精品国产综合久久久久久
ED2M-D-LR-O-Y 椿本轉向器
ED2M-D-R-O-Y 蘇州91精品国产综合久久久久久
ED2M-D-L-O-Y 椿本轉向器
蘇州91精品国产综合久久久久久機電設備有限公司銷售型號：
橫向雙軸型
ED2M-1-1-UD-Y 蘇州91精品国产综合久久久久久
ED2M-1-1-U-Y 椿本轉向器
ED2M-1-1-D-Y 蘇州91精品国产综合久久久久久
ED2M-1-1-UD-O-Y 椿本轉向器
ED2M-1-1-U-O-Y 蘇州91精品国产综合久久久久久
ED2M-1-1-D-O-Y 椿本轉向器
ED2M-U-D-LR-Y 蘇州91精品国产综合久久久久久
ED2M-U-D-R-Y 椿本轉向器
ED2M-U-D-L-Y 蘇州上野
ED2M-U-D-LR-O-Y 椿本轉向器
ED2M-U-D-R-O-Y 蘇州91精品国产综合久久久久久
ED2M-U-D-L-O-Y 椿本轉向器
